Спирально-замковые воздуховоды из оцинкованной стали
Оцинкованные воздуховоды круглого сечения используются в вентиляционных системах и системах кондиционирования.
Преимущества спирально-навивных воздуховодов:
- большая жесткость и плотность в сравнении с прямошовными воздуховодами;
- более низкая стоимость изделия;
- за счет герметичности соединений исключается потеря или подсос воздуха в системе;
- быстрый и легкий монтаж воздуховодов, возможность быстрой замены секций;
- более равномерное распределение воздуха в системе, снижение уровня шума.
Размеры воздуховодов
Диаметр воздуховодов от 100 до Ф1250 мм
Длина воздуховодов — любая.
- стандартная длина прямых участков 3000 мм.
- изготавливаются прямые участки длиной свыше 3000 мм до 12000 мм.
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777
Переход вентиляционный прямоугольный оцинкованный
На концах перехода на прямоугольное сечение есть рамки из жестяных профилей. Сам переход укреплен поперечной гофрировкой стального листа
Переход вентиляционный прямоугольный оцинкованный
На концах перехода на прямоугольное сечение есть рамки из жестяных профилей. Сам переход укреплен поперечной гофрировкой стального листа
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777
Заглушка вентиляционная из оцинкованной стали
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777
Тройник вентиляционный прямоугольный из нержавеющей стали
Обычно, прямоугольные тройники монтируются в воздуховод с помощью уголков и шин.
Тройник из нержавейки — это типовая фасонная деталь, которая позволяет разветвлять воздуховоды.
С учетом технологических ограничений возможны различные соотношения размеров A1, A2, A3, B I и различные размеры фланцев.
Тип соединения:
- на фланцах из шины и уголка
- на фланцах из сварного уголка
- без фланцев на реечном соединении
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777

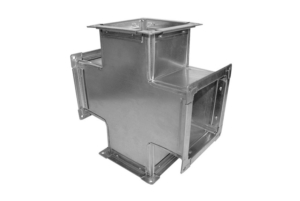

Крестовина воздуховода из оцинкованной стали
Крестовина воздуховода является элементом вентиляционной системы, используемым для осуществления качественной вентиляции здания путем разветвления сети воздуховодов по вертикальному и горизонтальному направлениям. Полноценный поток свежего воздуха обеспечивается прохождением воздуховода в различных направлениях. Крестовина для вентиляции — своеобразный «перекресток» для потока воздуха, обеспечивающий его равномерное распределение.
Конструкция крестовины представляет собой прямой отрезок воздуховода и несколько врезок. Форма врезок и их число может варьироваться в зависимости от конфигурации системы. Могут быть врезки круглого и прямоугольного сечения или набор из круглых и прямоугольных врезок. Врезки в крестовине могут располагаться под разными углами.
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777
Тройник-штаны (Y-образный тройник) предназначен для объединения двух потоков воздуха в один или для разветвления одного потока на два.
Тройник-штаны являеттся разновидностью круглого тройника.
В штанообразных тройниках обе части имеют отклонения от оси воздуховода, по форме напоминает «штаны», отсюда и соответствующее название.
Стандартное исполнение таких тройников осуществляется с центральным углом в 30° и 45° в зависимости от диаметра основания D.
Материал и его толщина
По стандарту тройники-штаны круглые изготавливаются из оцинкованной стали.
Можно также заказать из нержавеющей стали разной толщины и марки от 0,5 мм до 1,0 мм.
Толщина стали зависит от размеров изделия.
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777

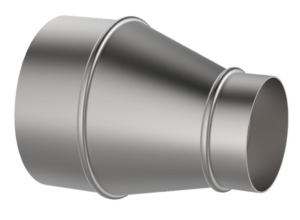

Переход вентиляционный из оцинкованной стали
Круглый переход является одним из из элементов вентиляционной сети и довольно распространенным видом фасонных деталей. Используется в случаях необходимости перехода с участка одного диаметра на участок другого диаметра. Круглый переход либо уменьшает либо увеличивает воздуховод. Благодаря конструкции вентиляционного перехода направление потока воздуха не изменяется — использование воздуховода становится эффективным и экономичным в использовании.
Определенные размеры переходов на круглое сечение рассчитаны исходя исходя из показателей аэродинамической нагрузки.
Размеры переходов могут быть различными, но есть рекомендации по длине переходов исходя из аэродинамических параметров.
Стандартные размеры , мм. Площадь, м2
Размер перехода воздуховода | Площадь |
|---|---|
| 125х100 | 0,07 |
| 160х100 | 0,11 |
| 160х125 | 0,09 |
| 200х100 | 0,16 |
| 200х125 | 0,14 |
| 200х160 | 0,12 |
| 250х125 | 0,21 |
| 250х160 | 0,19 |
| 250х200 | 0,17 |
| 315х160 | 0,30 |
| 315х200 | 0,28 |
| 315х250 | 0,25 |
| 355х200 | 0,38 |
| 355х250 | 0,32 |
| 355х280 | 0,30 |
| 355х315 | 0,26 |
| 400х250 | 0,39 |
Размер перехода воздуховода | Площадь |
| 400х315 | 0,35 |
| 400х355 | 0,30 |
| 450х250 | 0,57 |
| 450х315 | 0,47 |
| 450х355 | 0,42 |
| 450х400 | 0,36 |
| 500х315 | 0,59 |
| 500х355 | 0,54 |
| 500х400 | 0,48 |
| 500х450 | 0,40 |
| 560х315 | 0,75 |
| 560х355 | 0,70 |
| 560х400 | 0,70 |
| 560х450 | 0,56 |
| 560х500 | 0,47 |
| 630х315 | 0,97 |
| 630х355 | 0,92 |
Размер перехода воздуховода | Площадь |
| 630х400 | 0,88 |
| 630х450 | 0,81 |
| 630х500 | 0,73 |
| 630х560 | 0,63 |
| 710х355 | 1,21 |
| 710х400 | 1,16 |
| 710х450 | 1,10 |
| 710х500 | 1,00 |
| 710х560 | 0,89 |
| 710х630 | 0,74 |
| 800х500 | 1,37 |
| 800х560 | 1,25 |
| 800х630 | 1,10 |
| 900х560 | 1,66 |
| 900х630 | 1,50 |
| 900х710 | 1,31 |
| 900х800 | 1,06 |
Размер перехода воздуховода | Площадь |
| 1000х630 | 2,16 |
| 1000х710 | 1,98 |
| 1000х800 | 1,84 |
| 1000х900 | 1,81 |
| 1120х500 | 3,24 |
| 1120х560 | 3,13 |
| 1120х630 | 2,99 |
| 1120х710 | 2,80 |
| 1120х800 | 3,00 |
| 1120х900 | 2,70 |
| 1250х630 | 3,35 |
| 1250х710 | 3,17 |
| 1250х800 | 2,91 |
| 1250х900 | 2,62 |
| 1250х1000 | 2,23 |
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777

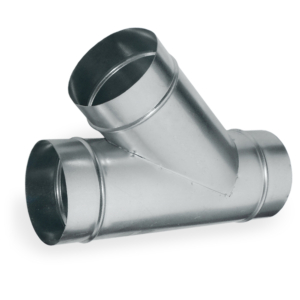

Тройник вентиляционный круглый косой представляет собой фасонную деталь в виде прямого отрезка и соединенной с ним врезки, использующуюся при монтаже воздуховодов круглого сечения для разветвления вентиляционной системы по вертикальному и горизонтальному направлению. Главное предназначение вентиляционных тройников из нержавеющей стали – присоединение ответвлений к основному каналу.
Тройник нержавеющий круглого сечения оснащается врезкой прямоугольной или круглой формы. Врезка располагается под углом в 45 градусов по отношению к прямому участку.
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777
Тройник вентиляционный из оцинкованной стали
Тройник вентиляционный круглый представляет собой фасонную деталь в виде прямого отрезка и соединенной с ним врезки, использующуюся при монтаже воздуховодов круглого сечения для разветвления вентиляционной системы по вертикальному и горизонтальному направлению. Главное предназначение вентиляционных тройников из нержавеющей стали – присоединение ответвлений к основному каналу.
Тройник нержавеющий круглого сечения оснащается врезкой прямоугольной или круглой формы. Врезка может располагаться либо под
Тройники из нержавейки надежны и долговечны.
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777
Отвод для вентиляции – это элемент вентиляционной сети, фасонная деталь, необходимая для монтажа поворотных участков системы, отклоняющихся от горизонтального или вертикального направления на 60 градусов. Отвод 60 градусов позволяет плавно изменить направление воздуховода под углом 60° по горизонтали и вертикали.
Круглые отводы довольно легко прикрепить к потолку или стене — это позволяет легко и быстро производить монтажные работы систем вентиляции и кондиционирования.
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777
Отвод для вентиляции – это элемент вентиляционной сети, фасонная деталь, необходимая для монтажа поворотных участков системы, отклоняющихся от горизонтального или вертикального направления на 15 градусов. Отвод 15 градусов позволяет плавно изменить направление воздуховода под углом 15° по горизонтали и вертикали.
Круглые отводы довольно легко прикрепить к потолку или стене — это позволяет легко и быстро производить монтажные работы систем вентиляции и кондиционирования.
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777
Отвод для вентиляции – это элемент вентиляционной сети, фасонная деталь, необходимая для монтажа поворотных участков системы, отклоняющихся от горизонтального или вертикального направления на 30 градусов. Отвод 30 градусов позволяет плавно изменить направление воздуховода под углом 30° по горизонтали и вертикали.
Круглые отводы довольно легко прикрепить к потолку или стене — это позволяет легко и быстро производить монтажные работы систем вентиляции и кондиционирования.
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777
ПРЕДНАЗНАЧЕНЫ ДЛЯ:
• транспортировки воздуха в системах механической вентиляции и кондиционирования воздуха;
• в периферийных секциях больших центральных систем, с давлением не выше 2400 Па;
• система воздушного отопления, с учетом диапозона рабочих температур, без специальных требований.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Механические системы вентиляции и подготовки вентиляции и подготовки воздуха в жилых и общественных зданиях. Системы кондиционирования воздуха.
КОНСТРУКЦИЯ:

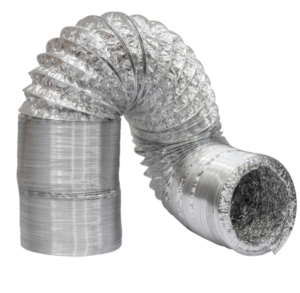

Гибкие неизолированные воздуховоды состоят из 3 слоев металлизированной пленки, ламинированные полимерной лентой. Общая толщина слоев составляет 36 мкм. В качестве каркаса используется высокоуглеродистая стальная проволока. Шаг проволоки – 32 мм. Воздуховоды изготавливаются стандартного жиаметра от 102 мм до 508 мм, поставляются стандартной длинны по 10 м, упакованные в индивидуальную картонную коробку.
ХИМИЧЕСКАЯ СТОЙКОСТЬ
• Слабо устойчивы к воздействию многих растворителей;
• Слабо устойчивы к воздействию кислот и щелочей.
Стойкость уменьшается при повышении относительной влажности перемещаемого воздуха, содержащего химические вещества.
ЭЛЕКТРОСТАТИЧЕСКИЕ СВОЙСТВА
Гибкие неизолированные воздуховоды можно применять там, где не допускаются разряды статистического электричества.
ОГРАНИЧЕНИЯ В СФЕРЕ ПРИМЕНЕНИЯ
Гибкие неизолированные воздуховоды не пригодны для отвода продуктов сгорания от источников открытого огня и от котлов, работающих на жидком топливе. Их также не рекомендуют использовать для отвода воздуха содержащего абразивные частицы или стружку, либо воздух повышенной влажности и температуры. Воздуховоды не пригодны для перемещения воздуха с высокой концентрацией кислот и щелочей.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Диапазон диаметров | 102-508 |
| Структура | 3-слойная |
| Толщина теплоизоляции | |
| Плотность изоляции | |
| Общая толщина | 36 мкм |
| Диапазон температур | — 30…+90°С |
| Максимальная скорость потока | 30 м/с |
| Максимальное рабочее давление | 2500 Па |
| Стандартный цвет | Алюминий |
| Стандартная длина | 10 м |
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777

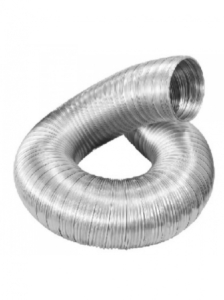

Предназначен для использования в системах приточно-вытяжной вентиляции. Применяется в составе вытяжных (в том числе газоотводящих каналов бытовых водонагревательных колонок) и приточных наружных и внутренних вентиляционных каналов жилых, общественных зданий и вспомогательных помещений промышленных предприятий. Изготовлен из негорючей, стойкой к коррозии алюминиевой фольги.
Размеры: длина в сложенном состоянии 35 см, максимальная длина в растянутом положении 3 метра.
Габаритные размеры
- Гибкий воздуховод 100 мм
- Гибкий воздуховод 125 мм
- Гибкий воздуховод 160 мм
- Гибкий воздуховод 200 мм
- Гибкий воздуховод 250 мм
- Гибкий воздуховод 315 мм
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777
Отвод для вентиляции – это элемент вентиляционной сети, фасонная деталь, необходимая для монтажа поворотных участков системы, отклоняющихся от горизонтального или вертикального направления на 45 градусов. Отвод 45 градусов позволяет плавно изменить направление воздуховода под углом 45° по горизонтали и вертикали.
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777
Оцинкованные воздуховоды круглого сечения используются в вентиляционных системах и системах кондиционирования. Круглые оцинкованные воздуховоды изготавливаются из оцинкованной стали в соответствии с требованиями СНИП 2.04.05.-91. Соединение круглых воздуховодов из оцинкованной стали — ниппельное. Используется силиконовый герметик. Фиксация саморезами или заклепками. Конструкция фасонных частей, высокое качество фальцевых соединений и герметичность ниппельного соединения уменьшают утечки воздуха и давления в сети, также улучшаются шумовые характеристики.
Преимущества круглых воздуховодов:
- Экономия рабочего пространства: выступающих частей в сечении круглого воздуховода нет, площадь поверхности на 12% меньше прямоугольного воздуховода, что позволяет заменить последний несколькими круглыми параллельными воздуховодами.
- Слой противопожарной изоляции может быть тоньше, чем у воздуховода прямоугольного сечения.
- Цена круглых воздуховодов ниже цены воздуховодов прямоугольного сечения — периметр сечения последних больше, чем у круглых воздуховодов — расход металла для изготовления возрастает.
Заказать продукцию Вы можете на сайте (нажав кнопку «заказать звонок») или отправив заявку на почту 89091743311@mail.ru, а также позвонив по телефону 8(3522) 622-777

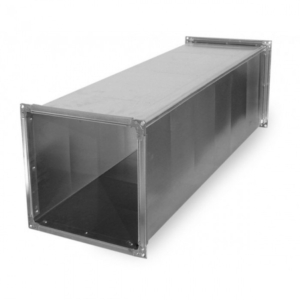

Тип соединения:
- на фланцах из шины и уголка
- на фланцах из сварного уголка
- без фланцев на реечном соединении
